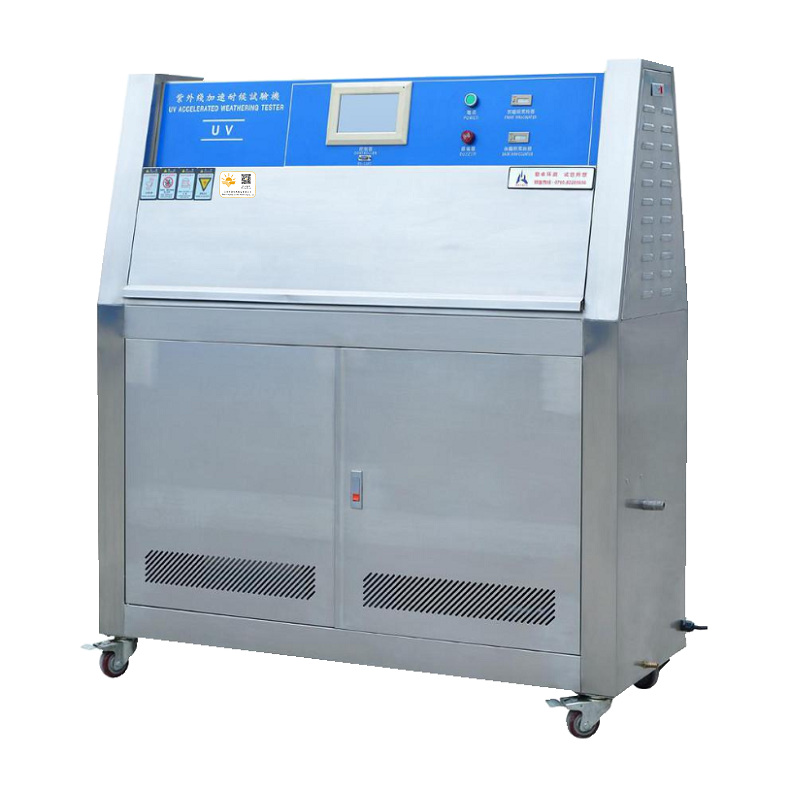

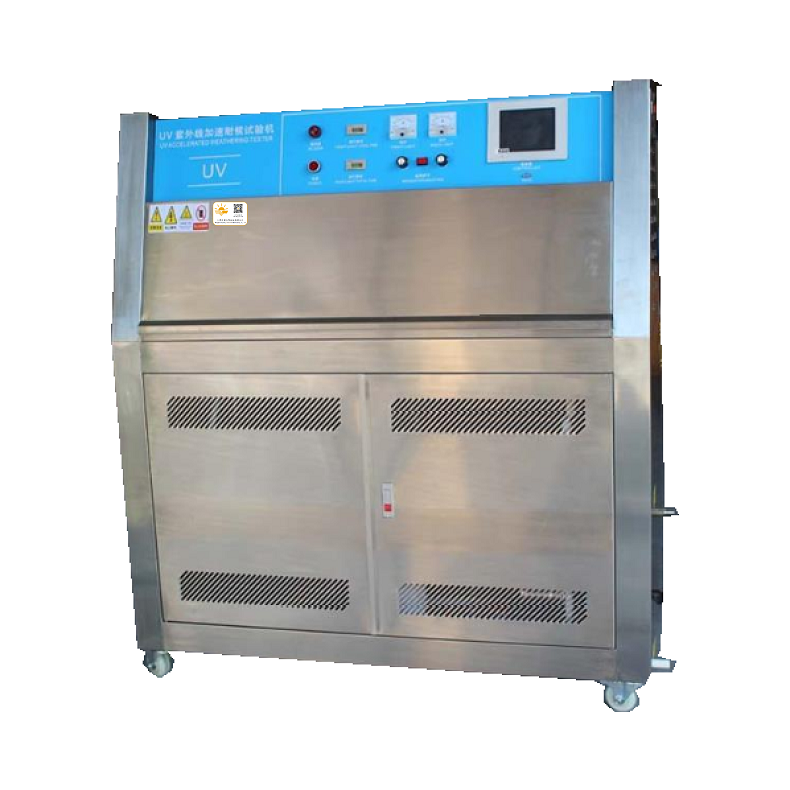

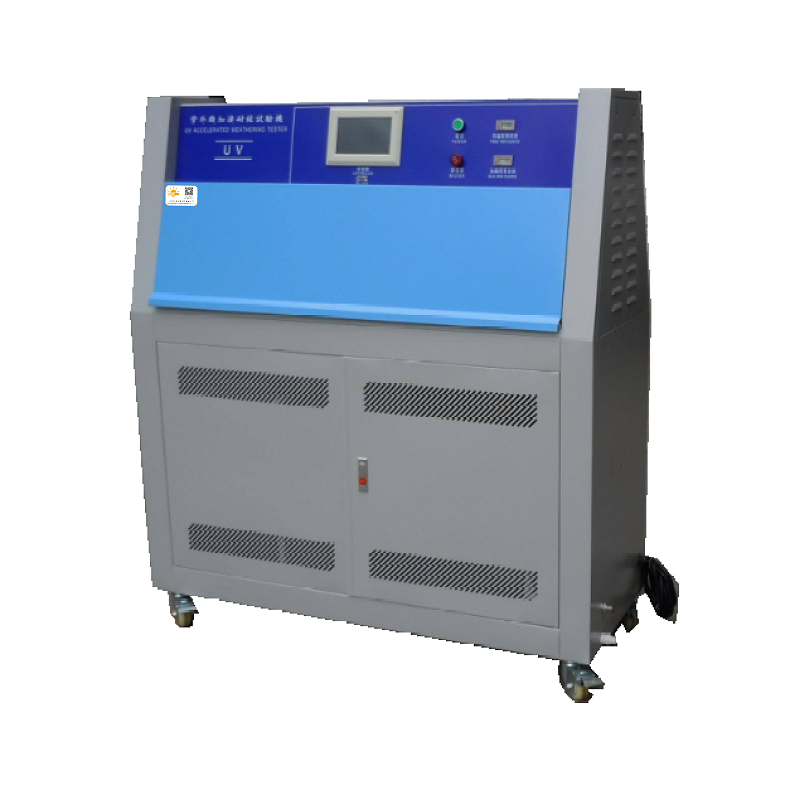

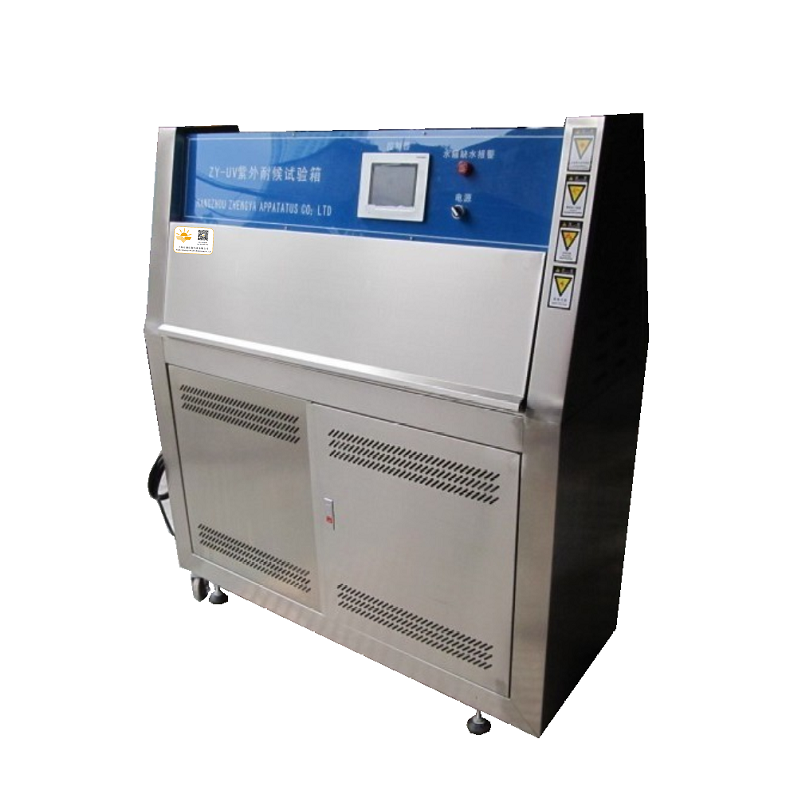

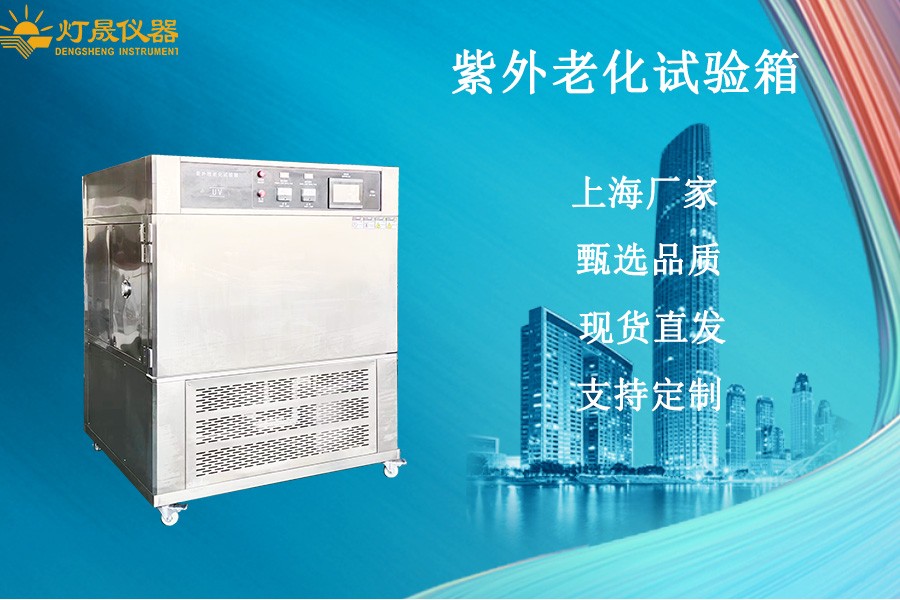

紫外老化試驗箱
- 產品分類:試驗箱系列
- 產品標簽:老化 紫外 試驗箱 試驗 紫外老化試驗箱
- 關注人數:已有3024位客戶關注
- 快速分享:
021-57440136
一、 應用領域
本紫外線加速老化試驗箱采用進口UVA-340熒光紫外燈為光源,可以模擬由陽光、雨水和露水造成之危害。UV耐候箱利用熒光紫外線燈模擬陽光照射之效果,利用冷凝濕氣模擬露水。被測試材料放置于一定溫度下的光照和潮氣交替的循環程序中進行測試,對材料進行加速耐候性試驗,以獲得材料耐候性的結果。UV箱用數天或數周的時間即可重現戶外數月或數年出現的危害。危害類型包括:褪色、變色、失光、粉光、開裂、渾濁、氣泡、脆變、強度、衰退和氧化等。本機含噴淋裝置。
本紫外線加速老化試驗箱可模擬自然氣候中的紫外、雨淋、高溫、高濕、凝露、黑暗等環境條件,通過重現這些條件,合并成一個循環,并讓它自動執行完成循環次數。這就是紫外線老化試驗箱的工作原理。在此過程中, 設備可對黑板溫度、水槽溫度進行自動監控;通過配置輻照度測控裝置(選配),可對光輻照度進行測量和控制,使輻照度穩定在0.76W/m2/340nm或指定設定值上,并大大延長燈的使用壽命;
二、 滿足標準
1. GB/T 14522-1993 機械工業產品用塑料、涂料、橡膠材料人工氣候加速試驗方法
2. GB/T 16422.3-2022 塑料 實驗室光源暴露試驗方法 第3部分:熒光紫外燈
3. GB/T 16585-1996 硫化橡膠人工氣候老化(熒光燈)試驗方法
三、 產品亮點
光 源
1. 光源采用8支額定功率為40W的進口紫外熒光燈作發光源。紫外線熒光燈管,分布在機器
的兩側,每側各4支。有UVA-340和UVB-313光源供用戶選擇配置;
2. UVA-340燈管的發光光譜能量主要集中在340nm的波長處,UVB-313燈管的發光光譜主要集中在313nm波長附近;
3. 此設備采用的是UVA-340燈管;
4. 由于熒光燈光能量輸出會隨時間而逐步衰減,為了減小因光能量衰減造成試驗的影響,所以本試驗箱在所有的八支燈管中每隔1/4的熒光燈壽命時,由一支新燈管替換一支舊燈管,這樣,紫外光源始終由新燈和舊燈組成,從而得到一個輸出恒定的光能量;
5. 燈管有效使用壽命可在1600小時左右;
6. 設備選用真彩觸摸屏PID溫度智能控制儀,控溫精度高且穩定性好;
電 氣 控 制
1. 黑板溫度、冷凝溫度均技采用控制器控制;
2. 其余基本采用進口電子元器件,輻照度均勻度:≤4%(在樣品表面處);
3. 黑板溫度監控:采用標準的Pt-100黑板溫度傳感器,******控制測試過程的樣品表面溫度;
4. 黑板溫度設定范圍:BPT 40-75℃;
5. 溫度保護裝置溫度: 更高限溫為93℃±10%;
6. 黑板溫度控制精度:±0.5℃;
7. 水槽溫度監控:在循環測試過程中,有一個測試段是黑暗凝露過程,它需要箱體內能產生較高溫度的飽和水蒸氣,當水蒸氣遇到相對較冷的樣板表面時,會在樣板表面凝結露水;
8. 水槽位于箱體下部,內置電加熱器;
9. 水槽溫度控制范圍:40~60℃;
10. 試驗箱配備時間控制器,范圍0~530H,停電記憶功能;
標 準 樣 品 夾
1. 隨機配有若干75×150mm或者75×290 mm標準樣品夾(厚度1~15mm);
2. 非標準尺寸用戶在定貨時需說明;
3. 不需要樣品架樣品夾時,可直接裝載;
4. 標準樣品夾14排/面,背面其中一排放置黑板溫度計;
箱 體 制 作 材 料
1. 箱體內膽均采用SUS304#不銹鋼板;
2. 外殼采用SUS304#不銹鋼板;
3. 樣品架采用不銹鋼及鋁合金制成網框,便于樣品的存取;
結構描述
1. 箱體採用數控設備製作、工藝先進、線條流暢、美觀大方;
2. 箱體材質為1.0mm厚304SUS******不銹鋼;
3. 箱內風道採用單循環系統、有一隻進口軸流風機、提高了空氣的流亮、加熱的能力、大幅度的改善了試驗箱內的溫度均勻性;
4. 水源及耗量:自來水或蒸餾水約8升/天;
5. 加熱方式為內膽水槽式加熱、升溫快、溫度分佈均勻;
6. 門為單向拉伸式、關閉輕鬆自如;
7. 內膽水位自動補水、防止加熱管空燒損壞;
8. 試樣架由不銹鋼或鋁合金製成;
9. 機組底部採用高品質PU活動輪固定;
10. 排水系統使用U型積沉裝置排水;
11. 試樣品表面與紫外燈平面相平行;
12. 噴淋系統內部安裝有自動噴頭、水壓可調 ;
四、 安全保護
1. 溫度超溫保護:當箱內溫度超過93℃±10%時,機器會自動切斷燈管和加熱器的電源供應,并進入平衡狀態冷卻;
2. 水槽低水位報警,防止加熱器空焚;
五、塔式紫外老化試驗箱參數
1. 工作室尺寸:1140mm×400 mm×380 mm
2. 外形尺寸:1300mm×500 mm×1460 mm
3. 燈的中心距離:70mm
4. 試件離燈表面的朂近平行面距離:約50mm
5. 波長范圍:UV-A波長范圍為315~400nm
6. 輻射強度:1.2W/m2/340nm
7. 溫度分辨率:0.1℃
8. 光照溫度范圍:50℃~70℃/溫度容差為±3℃
9. 冷凝溫度范圍:40℃~60℃/溫度容差為±3℃
10. 黑板溫度計測量范圍:30~80℃/容差為±1℃
11. 控溫方式:PID自整定控溫方式
12. 濕度范圍:約45%~70%R.H(光照狀態)/98%以上(凝露狀態)
13. 水槽要求:水深不大于25mm,并有供水自動控制器
14. 標準試件尺寸:75×150mm 48pcs
15. 建議儀器使用環境:5~35℃、 40%~85%R·H、距離墻300mm
塔式紫外老化試驗箱配置清單
控制器 |
TEMI P990 7寸 |
韓國 |
燈管 |
UVA 340 |
美國 |
水泵 |
不銹鋼靜音耐腐蝕泵 |
定制 |
溫度傳感器 |
VAISALA |
荷蘭 |
加熱器 |
臺儀 |
臺灣 |
循環馬達 |
東元 |
臺灣 |
接觸開關 |
天得 |
臺灣 |
電源總開關 |
富士 |
日本 |
交流繼電器 |
和泉 |
日本 |
S.S.R |
美國快達 |
美國 |
六、箱式紫外老化試驗箱參數
1. 試驗箱空間:1100×550×400mm(寬*深*高)
2. 外形尺寸約:1340×1250×1560mm(寬*深*高)
3. 機組材質:內外304不銹鋼
4. 試樣架:鋁合金框式基架視板
5. 控制儀: TIMI880 (全觸摸屏可程式控制器)
6. 電源用漏電斷路器控制回路超載短路報警、超溫報警、缺水保護
7. 操作要求:可進行輻射、噴淋、冷凝回圈操作;
8. 溫度范圍:RT+10℃~70℃;
9. 光照溫度范圍:20℃~70℃/溫度容差為±2℃
10. 溫度波動度:±0.5℃;
11. 濕度范圍:≥90%RH
12. 濕度波動度:±2%;
13. 燈中心距離:70㎜;
14. 樣品與燈中心距離:50㎜;
15. 水槽水深要求:25㎜,自動控制;
16. 有效輻照區域:1100×550×400mm;
17. 輻射強度:2.0W/m2/以內可調;
18. 紫外線波長: UVA范圍為315-400nm;
19. 黑板溫度計測量范圍:20℃~90℃/溫度容差為±1℃;
20. 紫外光、凝露時間交替可調;
21. 黑板溫度:40℃~65℃;
22. 燈管:L=1200/40W, 8支(UVA 使用壽命1600h以上)
23. 水槽水深:25mm自動控制
24. 試驗時間:0~999H(可調)
25. 機組具有自動噴淋功能
箱式紫外老化試驗箱配置清單
序號 |
配件名稱 |
品牌 |
產地 |
數量 |
備注信息 |
1 |
不銹鋼 |
1.0mm |
國產 |
1批 |
外箱材質 經數控折灣后 |
2 |
不銹鋼 |
1.0mm |
國產 |
1批 |
內箱材質;經數控折灣;耐溫性能好 |
3 |
UV燈管 |
飛利浦 |
美國 |
8支 |
40W |
5 |
傳輸馬達 |
萬鑫 |
臺灣 |
1個 |
|
6 |
調速閥 |
欣三立 |
臺灣 |
1個 |
無級可調 |
7 |
控制儀表 |
TIMI880 |
韓國 |
1個 |
全觸摸屏 |
8 |
電壓表 |
指針式 |
國產 |
1個 |
|
9 |
開關 |
明緯 |
臺灣 |
1個 |
|
10 |
腳輪 |
剎車式 |
國產 |
4個 |
|
11 |
西門子PLC模板 |
6ES7231-7PB22-OXA8 |
德國 |
2塊 |
|
12 |
交流接觸器 |
20A |
正泰 |
2只 |
|
13 |
加溫電熱管 |
UL100 |
臺灣 |
2只 |
|
14 |
溫度傳感器 |
PT100 |
上海 |
3支 |
|
15 |
黑板 |
鋁合金電泳處理 |
特制 |
1只 |
|
16 |
熱保護器 |
N6234 |
臺灣 |
1只 |
|
17 |
噴水循環泵 |
S-6512/220V |
上海西山 |
1只 |
|
本廠可根據客戶要求,非標定制相關溫度、濕度、真空度、潔凈度、光照度、氣體濃度等參數的箱體類設備,歡迎來電來函洽談合作!
