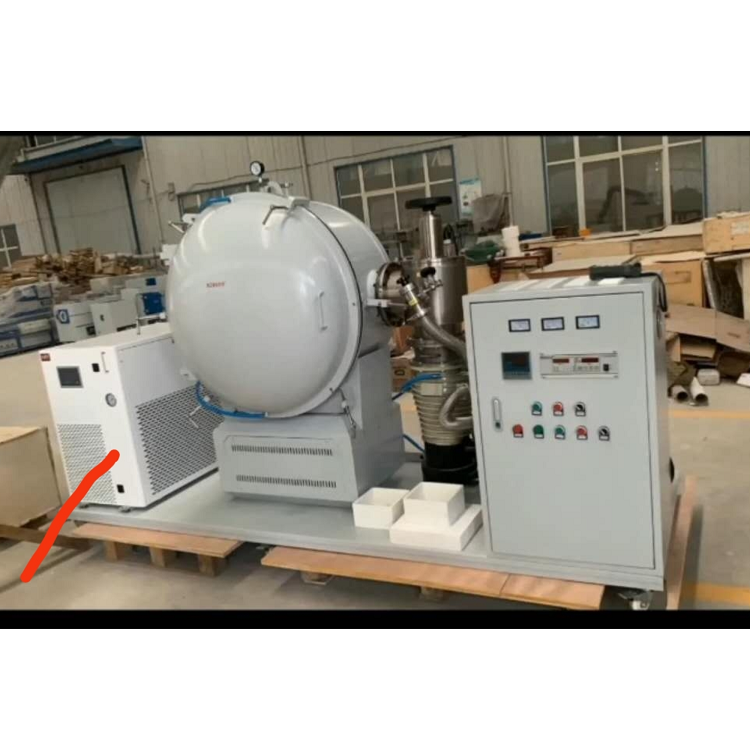

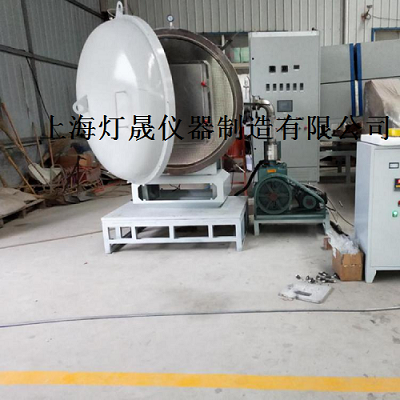

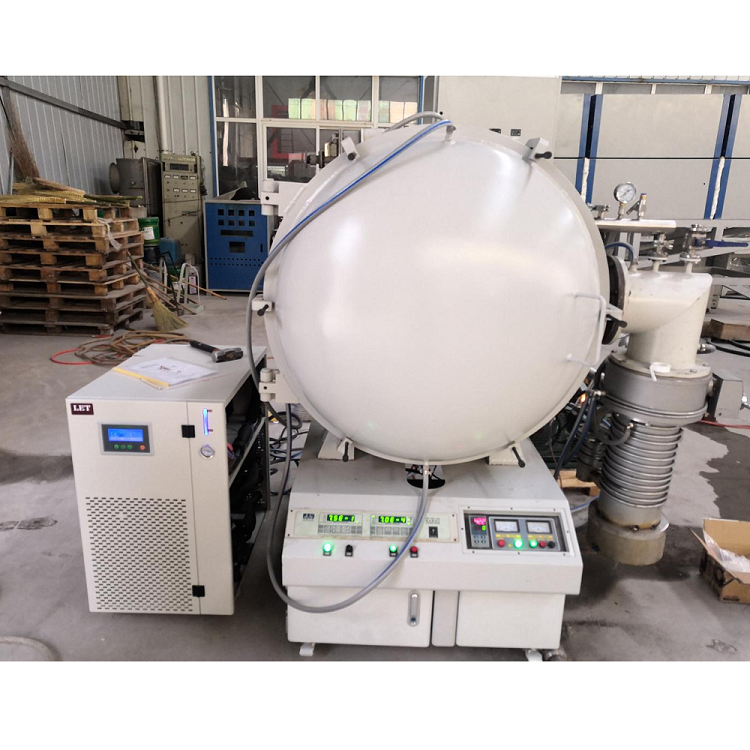

高真空爐詳細技術參數:
一、爐體部分: 爐膛有效尺寸:500*500*500mm深寬高(深*寬*高),冷態更高真空度:100pa以下
1. 常用溫度: 1600℃
2. 更高溫度: 1700℃
3. 加熱元件:硅鉬棒
4. 加熱介質:真空狀態下,直接熱輻射加熱。
6. 表面溫度:爐殼雙層水冷結構,表面溫度≤60℃。
7. 升溫速率:0-20℃/min ,建議10℃/min
8. 控溫精度 :±1℃
9. 功率 : 電爐功率分別為18KW,整機功率:16KW(含泵機組)三相 380V /50HZ

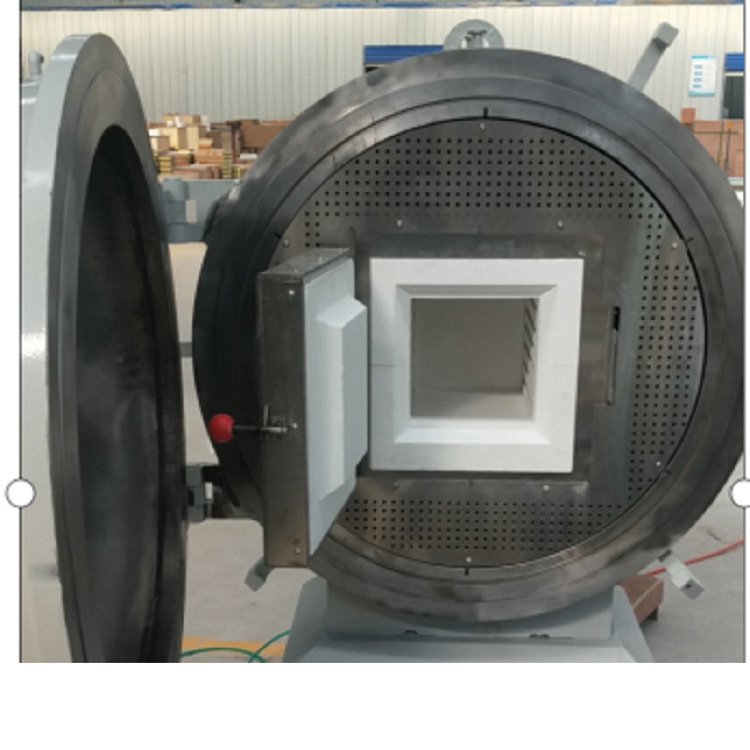

10. 爐膛材料:耐火層采用1700型真空成型陶瓷纖維,環境潔凈不污染工件
11. 優點:吸熱量小 、升溫快、節能省電。
12. 爐殼:腔體采用高強度外碳鋼內不銹鋼,外部靜電噴塑,美觀大方
13.占地面積:2*2m(4個平方左右)
二、溫度控制系統規格:
1. 溫度控制:可編程控溫儀表,PID調節,(可編程30段曲線;全自動升溫、保溫、降溫)
上限報警、偏差報警、程序運行結束自動停止、無需人值守。
2. 廈門宇電觸摸屏儀表
3. 溫控儀表:線性電流輸出,觸發器移相觸發反并聯雙向可控硅,******控制溫度的精度。
4. 控溫熱電偶采用K分度熱電偶
5. 警報動作:
● 超溫報警:爐內溫度上升達到報警溫度時,自動切斷電源,報警提示燈亮。
● 斷偶報警:熱電偶開路,儀表報警并自動斷電。
6. 所有電器元件選用各大品牌,保證質量,經久耐用。

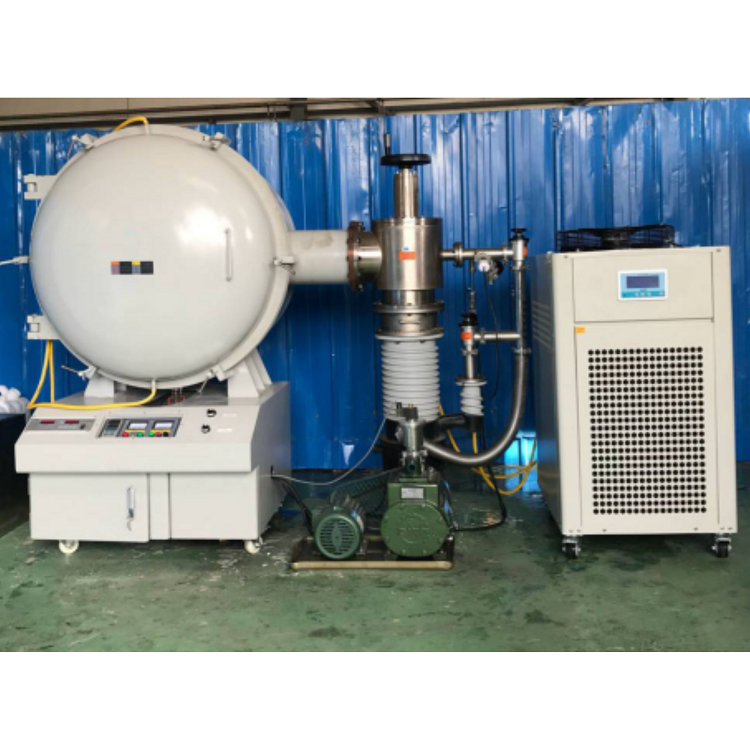

三、真空系統
1. 雙層水冷碳鋼真空罐體,前后半圓封頭。內置硅膠圈密封,手輪鎖緊。
2. 真空機組由前級泵組成。選用的皆為國內更好的品牌成都南光機器。
前期泵為南光皮帶輪真空泵(也可改為直聯泵)。
3. 復合真空計品牌為成都睿寶,電離真空規采用耐用的金屬規管,而不是廉價易壞的玻璃規管。
4. 真空泵抽氣口配置電磁壓差閥,防止誤操作或突然斷電而導致真空泵油倒吸。
5. 真空罐體與真空泵用波紋管連接,手動擋板閥控制。
